LH-Z05D 微型力传感器
外径20,高度22,精度0.1%,动态响应快,平面安装,平面受力,多用于安装空间小的力值检测领域。
产品特点
LH-Z05D: 外径20,高度22,精度0.1%,动态响应快,平面安装,平面受力,多用于安装空间小的力值检测领域。

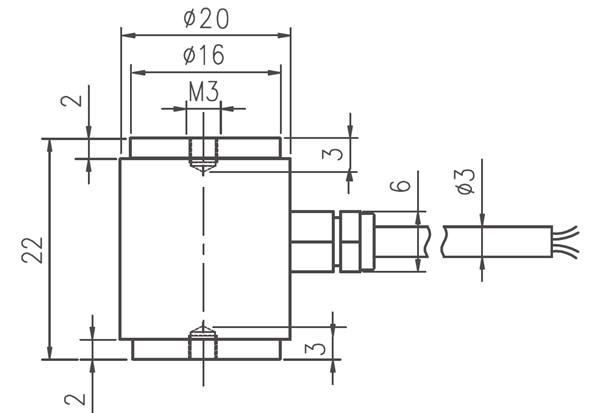

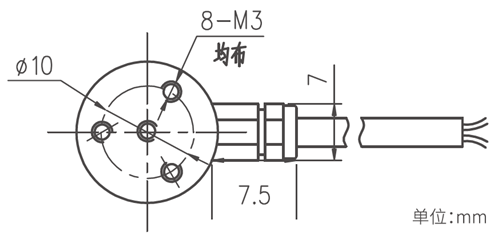

结构图纸
性能参数

  技术参数

量程

Capacity

20, 50, 100, 200, 500, 1000, 2000N

材质

Material

不锈钢

输出灵敏度

Rated output

2.0 ±10%  mV/V

输出电阻

Output Impedance

300±3Ω

非线性

Non-linearity

 0.05 % F.S.

绝缘电阻

 Insulation

>5000MΩ/10VDC

滞后

Hysteresis

 0.05 % F.S.

使用电压

Recommended Excitation

5~10V

重复性

Repeatability

 0.05 % F.S.

最大工作电压

Excitation max

12V

蠕变(30分钟)

Creep(30min)

0.05 % F.S.

温度补偿范围

Compensated Temp Range

-10~60℃

温度灵敏度漂移

Temp Effect On Output

0.05 % F.S./ 10℃

工作温度范围

Operating Temp Range

-20~80℃

零点温度漂移

Temp Effect On Zero

0.05 % F.S./ 10℃

安全负载

Safe Load

120%

防护等级

Protection Class

IP 65

极限负载

 Ultimate Load Limit

150%

输入阻抗

Input Impedance

350±5Ω

电缆长度

Cable Length

∅3 x 4000mm

电缆线连接方式

Wire Connection

Ex +: 红 (Red) ;   Ex -: 黑 (Black) ;  Sig +: 绿 (Green );  Sig -: 白 (White);


选型表

型号

对应量程

型号

对应量程

LH-Z05D-2kg

 0-2kg

LH-Z05D-20N

0-20N

LH-Z05D-5kg

0-5kg

LH-Z05D-50N

0-50N

LH-Z05D-10kg

0-10kg

LH-Z05D-100N

0-100N

LH-Z05D-20kg

0-20kg

LH-Z05D-200N

0-200N

LH-Z05D-50kg

0-50kg

LH-Z05D-500N

0-500N

                     LH-Z05D-100kg                          0-100kg                                 LH-Z05D-1000N                         0-1000N
                     LH-Z05D-200kg
                          0-200kg                                  LH-Z05D-2000N                         0-2000N


支持非标定制

提供专业服务
