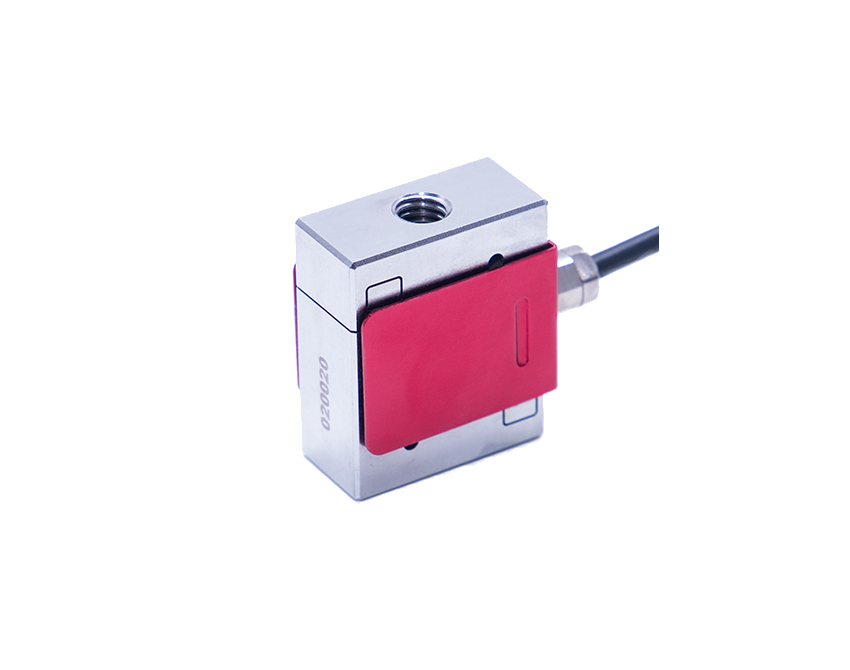

LH-S09A5-M6 微型拉压力传感器
总高度30,宽度25,厚度12,可测拉压双向力,精度0.05%。动态响应快,主要应用于插拔力测试,按键检测,电脑、手机、汽车元器件安装测试等。
产品特点
总高度30,宽度25,厚度12,可测拉压双向力,精度0.05%。动态响应快,主要应用于插拔力测试,按键检测,电脑、手机、汽车元器件安装测试等。

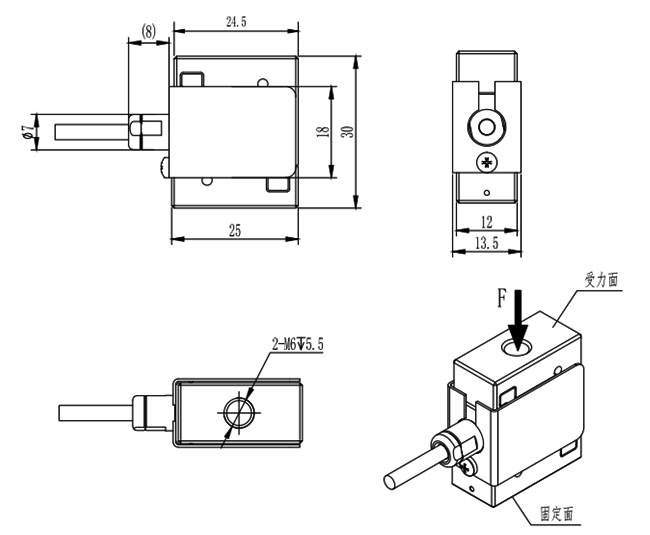

结构图纸
性能参数

  技术参数

量程

Capacity

10, 20, 50, 100, 200, 500N

材质

Material

不锈钢

输出灵敏度

Rated output

2.0 ±10%  mV/V

输出电阻

Output Impedance

700±3Ω

非线性

Non-linearity

 0.05 % F.S.

绝缘电阻

 Insulation

>5000MΩ/10VDC

滞后

Hysteresis

 0.05 % F.S.

使用电压

Recommended Excitation

5~10V

重复性

Repeatability

 0.05  % F.S.

最大工作电压

Excitation max

15V

蠕变(30分钟)

Creep(30min)

0.05 % F.S.

温度补偿范围

Compensated Temp Range

-10~60℃

温度灵敏度漂移

Temp Effect On Output

0.05 % F.S./ 10℃

工作温度范围

Operating Temp Range

-20~80℃

零点温度漂移

Temp Effect On Zero

0.05 % F.S./ 10℃

安全负载

Safe Load

120%

防护等级

Protection Class

IP 65

极限负载

 Ultimate Load Limit

150%

输入阻抗

Input Impedance

750±5Ω

电缆长度

Cable Length

∅3 x 4000mm

电缆线连接方式

Wire Connection

Ex +: 红 (Red) ;   Ex -: 黑 (Black) ;  Sig +: 绿 (Green );  Sig -: 白 (White);


选型表

型号

量程

型号

量程

LH-S09A-M6-1kg

 0-1kg

LH-S09A-M6-10N

0-10N

LH-S09A-M6-2kg

0-2kg

LH-S09A-M6-20N

0-20N

LH-S09A-M6-5kg0-5kgLH-S09A-M6-50N0-50N

LH-S09A-M6-10kg

0-10kg

LH-S09A-M6-100N

0-100N

LH-S09A-M6-20kg

0-20kg

LH-S09A-M6-200N

0-200N

LH-S09A-M6-50kg

0-50kg

LH-S09A-M6-500N

0-500N


支持非标定制
